ドリルプレステーブル（Grizly G7946用）

2007.04.15

テーブル寸法は700mm×５００ｍｍとし、材料はT=15ｍｍのＭＤＦを２枚かさねとします。

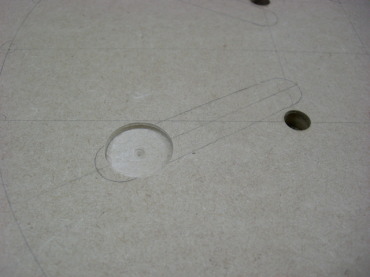

まずＧｒｉｚｌｙの円形のテーブルをＭＤＦに写し取り、ｔｏｍさんの製作過程を参考にして、
M8用のツメ付ナットで固定するための準備です。私の場合はt=15mmなので7/8''フォス
ナービットで深さを4mmまで掘り込みました。

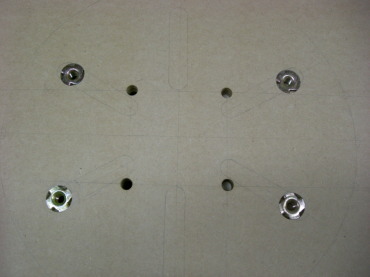

写し取ったテーブルのかたちの鉛筆の線が見えますか。この場所にM8用のツメ付ナット
４個をＭＤＦ面にツライチになるように金づちで叩き込みます。
既に中央部にはインサート枠をカットするため４箇所の下穴が開いていますね（手順の説明が
悪いですねぇ・・・。）

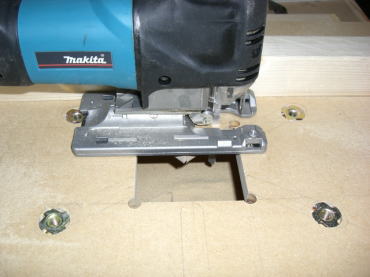

この様にジグソーでインサート枠をカットしてしまいます。

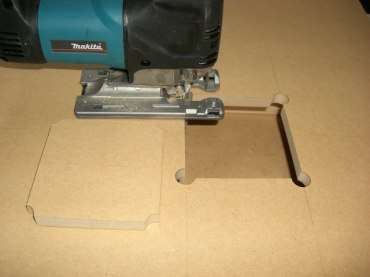

同様に上側になるＭＤＦにもインサート枠をカットします。４隅の穴は3/4''フォスナービットで
貫通させインサートプレートの取り出しを容易にするためのもの。この左の端材は仕上がった
ときにはインサートプレートとして使用するので捨てません。

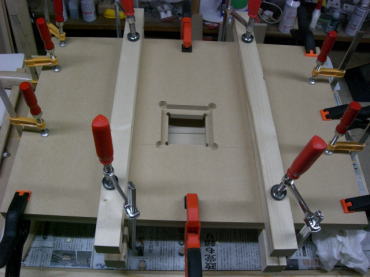

２枚のＭＤＦをボンドで接着し約３０分放置しておきます。

ボンドが乾く３０分の間にお遊びを一つ。
最近届いたShopnotesという本に出ていたちょっとした便利ものを作りました。

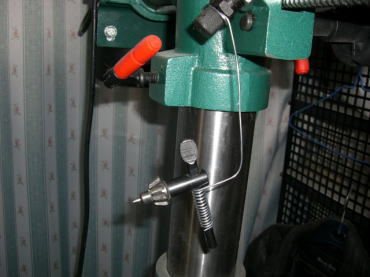

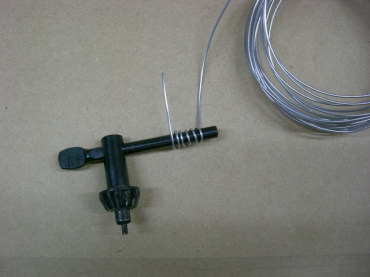

ドリルチャックをこの様に番線で巻いていきます。すると・・・・。

ドリルプレスの適当な場所にこの様に吊り下げれば無くすこともないでしょう。
今日はここまででした。

2007.04.22

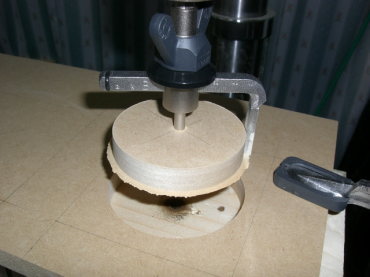

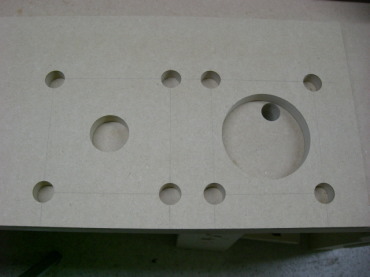

ドラムサンダー用のインサートプレートを、神沢の自由錐で大小2枚作ります。

切り離す前はこのようなかたち。

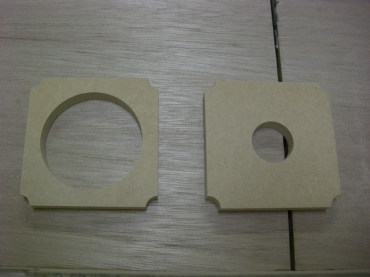

切り離すと、この様な仕上がり。

次は、マタマタ大変な粉塵地獄の世界となるＴスロットバー埋め込み作業へ。

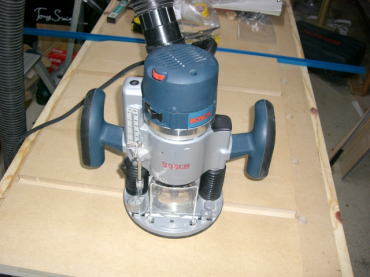

RocklerのＴバーはW=3/4''×H=1/2''。これをBoschプランジベースに3/4'ストレートビットを
装着して一気に掘り込みます。集塵ホースを取り付けて作業をしましたが全然効果なし。

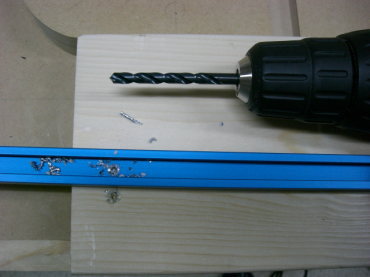

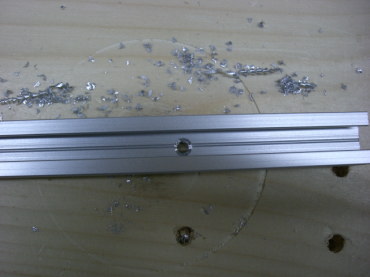

Ｔスロットバーに金属用ドリルで穴をあけます。ビットはよく見ると「NACHI」製、富山県のメーカーでした。
ちょっとお国自慢でしたね。

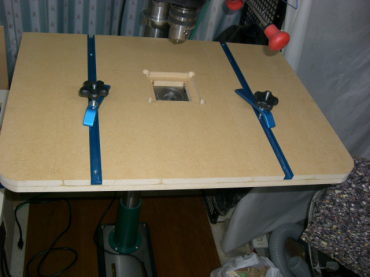

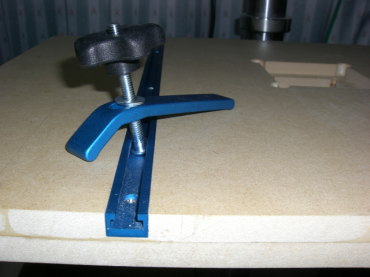

Ｔスロットバーを木ねじで固定して、Ｒｏｃｋｌｅｒで購入のクランプを付けてみた状態。

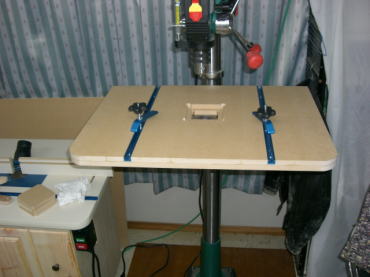

完成です。フェンス製作は次回ということになりますかね。
しかしＭＤＦはもう扱いたくないです、「粉塵地獄の世界へようこそ」なんで（;´Д｀）。

同じく完成写真。

次は最終仕上げで、フェンスの作製です。Ｔスロットバーの穴あけです。

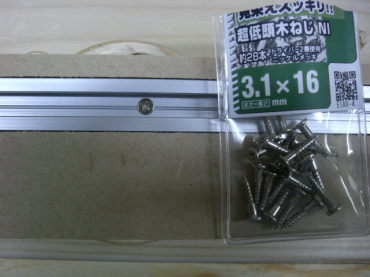

木ねじでフェンスに固定しました。

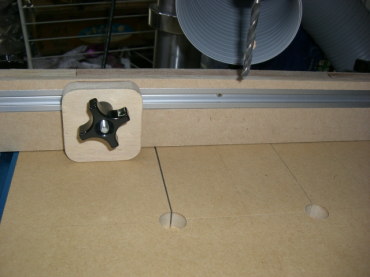

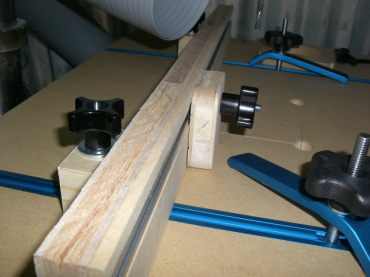

完成写真です。ストッパーはランバーコアの端材を使用。手が怪我をしないように４すみをラウンド仕上げとします。

これでフェンス付ドリルプレステーブルの完成です。
